微動開關這種開關的種類有很多，內部的結構更是成百上千種。下面我來介紹一下最常見的幾種微動開關的類型。

1.按體積分有普通型、小型、超小型；按防護性能分，有防水型、防塵型、防爆型。

2.按分?jǐn)嘈问椒郑袉温?lián)型、雙聯型、多連型。目前還有一種強斷開微動開關（當開關的簧片不起作用的時候，外力也能使開關斷開）

3.按分?jǐn)嗄芰Ψ?，有普通型、直流型、微電流型、大電流型?/span>

4.按使用環境分，有普通型、耐高溫型、超耐高溫陶瓷型。

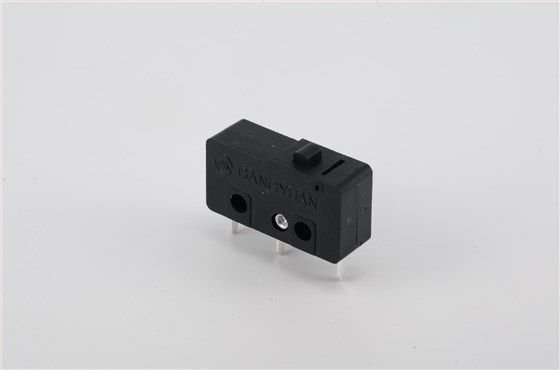

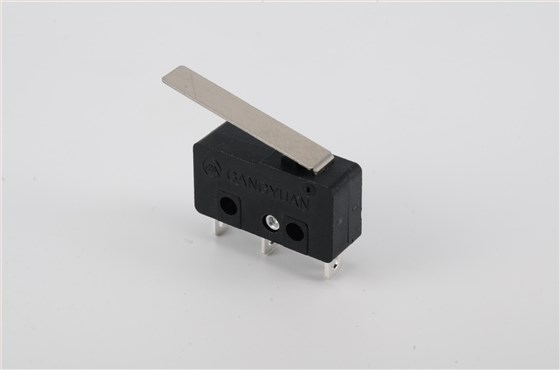

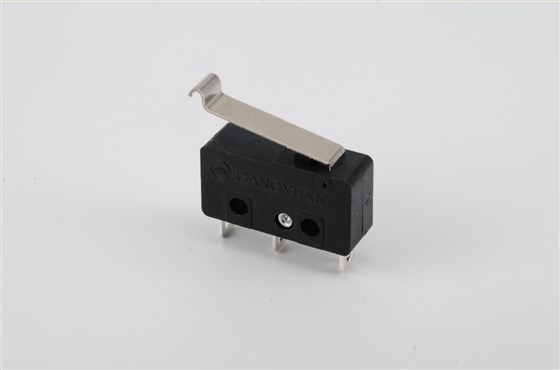

微動開關一般以無輔助按壓附件為基本型式，并且派生出小行程式、大行程式。根據需要可加入不同輔助按壓輔件，根據加入的不同的按壓輔件開關可分為按鈕式、簧片滾輪式、杠桿滾輪式、短動臂式、長動臂式等各種形式。

微動開關在需頻繁換接電路的設備中進行自動控制及保護等，廣泛應用在電子設備、儀器儀表、礦山、電力系統、家用電器、電器設備，以及航天、航空、艦船、導彈、坦克等軍事領域，已經廣泛應用于以上領域，開關雖小，但起著不可替代的作用。

微動開關市面上基本都是歐姆龍的，.阿爾卑斯/ALPS開關，松下/Panasonic開關，西鐵城/CITIZEN開關等等，歐姆龍也分很多種類，什么國產，日產，其實都差不了太多，無非就是清脆程度不同而已，構造基本一樣。還有臺灣的HC，RAZER的游戲鼠標就喜歡用這種微動，相對來說比較清脆。港源電子的,G15系列和G20系列可完美替代ALPS，歐姆龍等。

微動開關原理- -結構

微動開關主要由傳動器部分、接點部分、外殼部分、速動機構部分和端子部分五大部分構成。其中，傳動器部分主要用于將外部的力或者行程傳遞至內部機構;接點部分主要用于切實打開或關閉電氣電路;外殼部分主要用于將內部機構與外部隔離開，具有較高的絕緣性和機械強度;速動機構部分是微動開關的最核心部分，采用導電彈簧材料，主要用于執行速動動作;端子部分主要用于和外部相連接。

微動開關原理

當外力作用在傳動器部分(具體開關上傳動器部分的顯示形式可能略有不同，有的按銷、按鈕，也有的是杠桿、滾輪等)上時，相應的傳動器構件將力傳遞至動作簧片上并產生相應的位移，當簧片移至某一臨界點時便觸發開關發生動作，使得位于動作簧片末端的動觸點與定觸點快速的接通或者斷開。

當撤銷作用于傳動器部分上的外力時，動作簧片產生反向的位移，當簧片移至某一固定的臨界點時便觸發開關瞬時發生反向動作。
